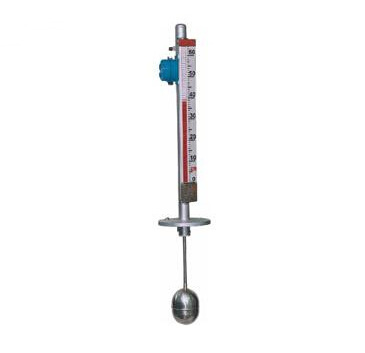

顶装式远传磁翻板液位计

发布日期：2019-04-24

顶装式远传磁翻板液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。
技术参数：
1. 测量范围：根据用户要求，最长4000mm。
2. 翻版（柱）间距：10mm
3. 介质压力：****10Mpa
4. 介质粘度：≤10-4m2/S
5. 介质温度：-40℃~400℃
6. 介质比重：≥0.35g/cm3
7. 测量管体材质：根据用户要求和介质需要：PP, PVC,304不锈钢, 316不锈钢，或其他防腐处理。
8. 过程连接：法兰 顶装法兰一般大于DN80，测量长度越大，则法兰越大。
9. 用户需要的其他要求，需和技术人员沟通。

原理
顶装远传磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的****磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。并配远传变送器、报警（控制）开关，将现场数据传送至二次显示表或DCS系统。
